弹指神通
赞同来自: Coolle 、排山倒海 、shinely

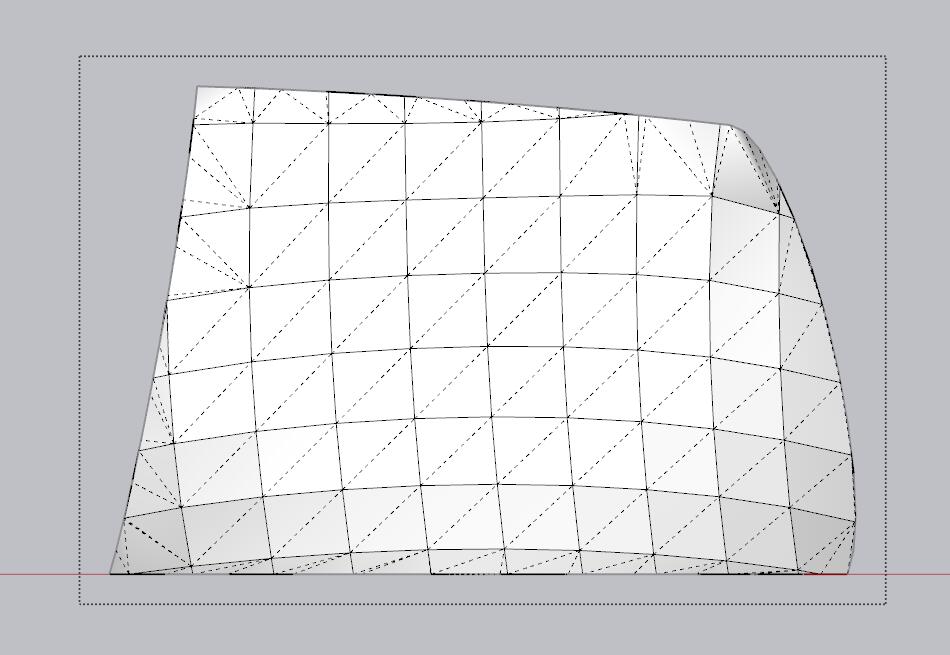

2、打开隐藏物体,显示出结构线

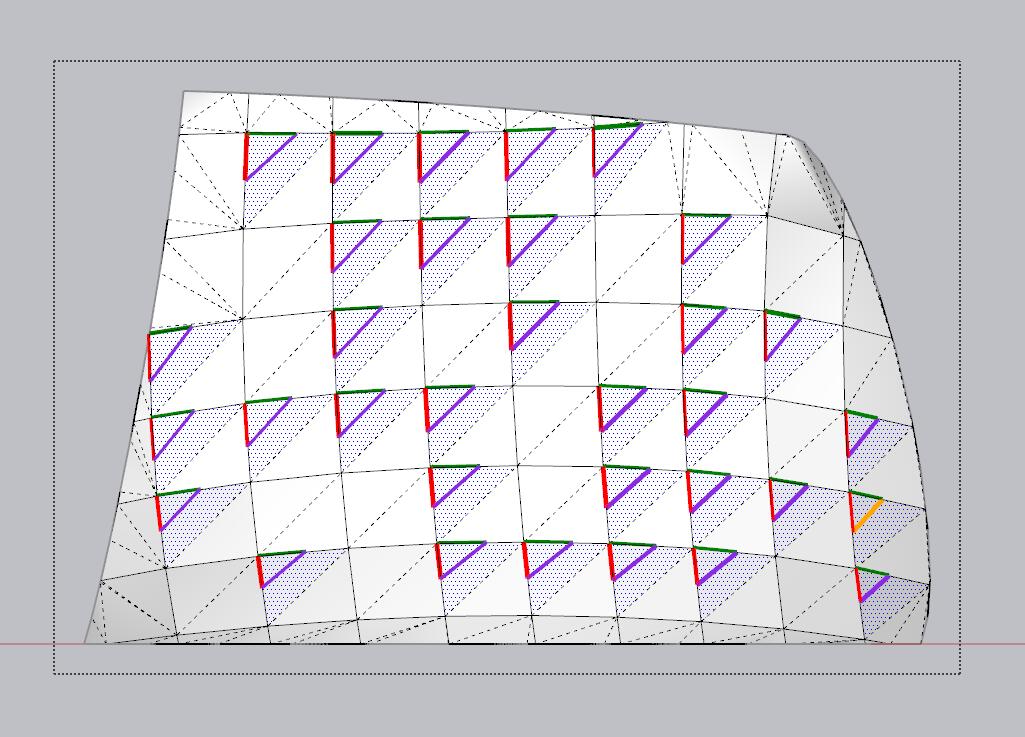

3、每个四边线都是由两个三角形拼接出来的,先选中一个方向的三角形,镂空的部分就不选了,这里我没找到快捷的方式来选择,就是手动一个个点选的
4、用【批转组件】(SUAPP编号242)的面转组件(坐标轴模式)统一坐标后生成统一的组件

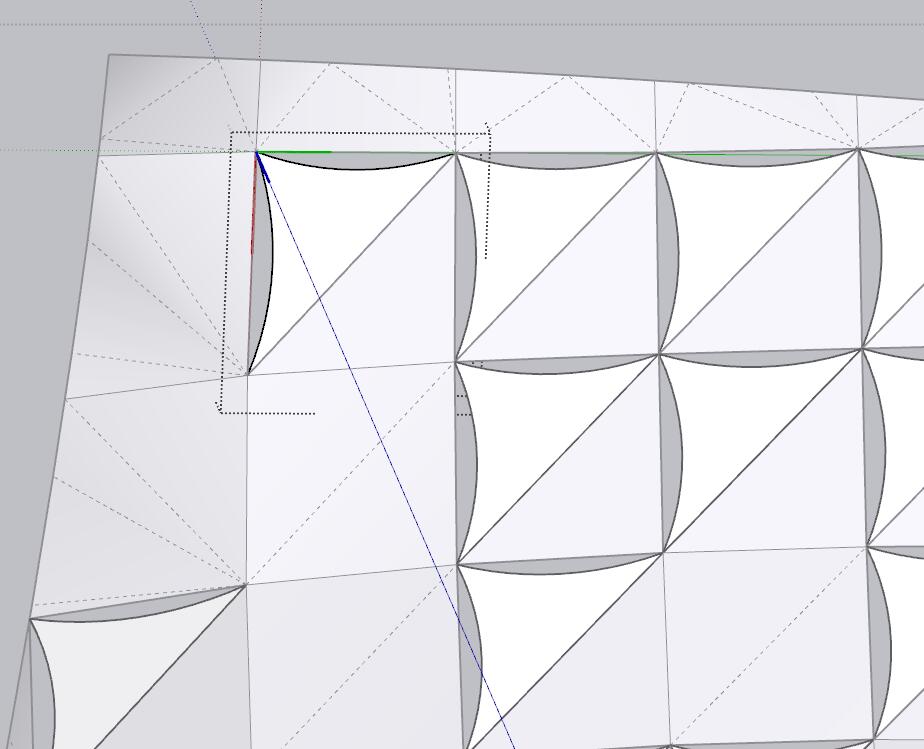

5、进入一个组件内部,弧线画一画,删除边上多余的部分

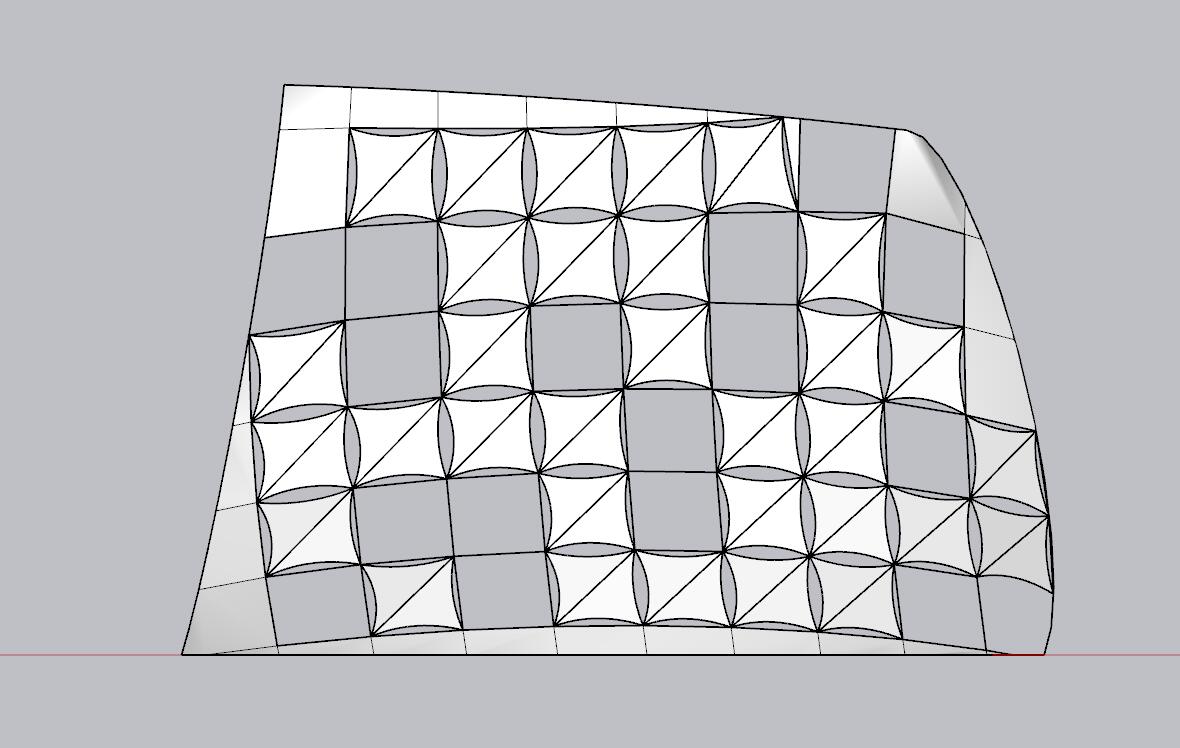

6、同样的手法把另一边也处理了
7、没有生成组件的面,也就是需要镂空的部分删除就行了

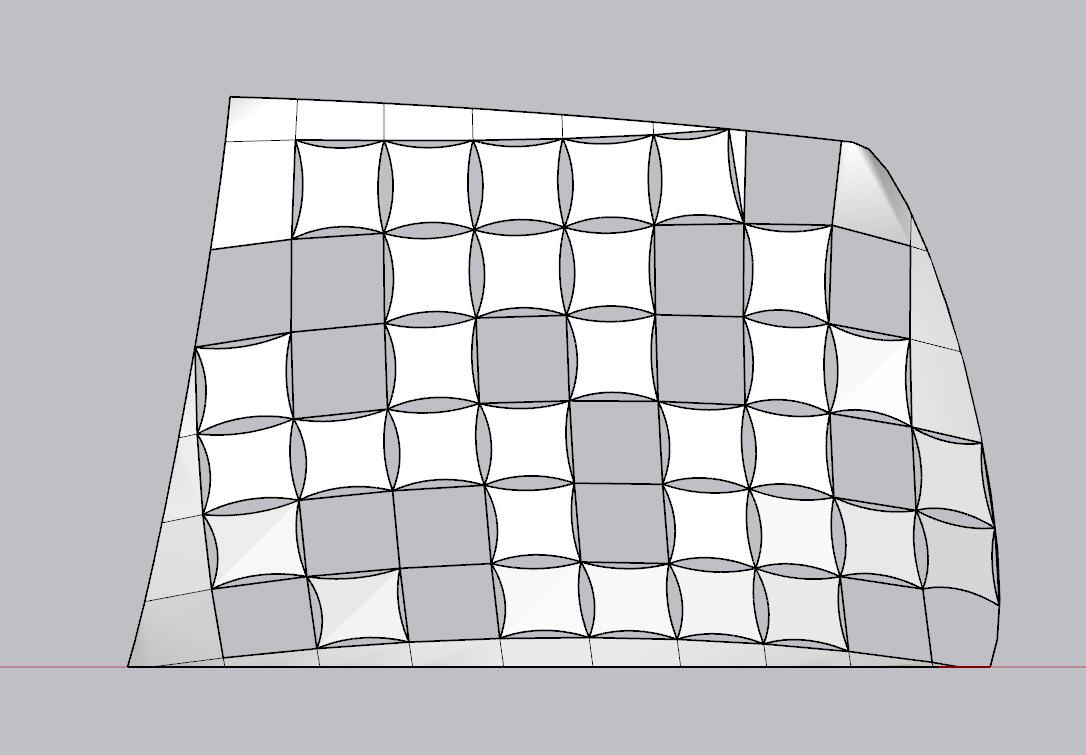

8、然后中间组件的边线就用【隐藏线条】(SUAPP编号411)的显隐边线一键就处理了
